1. 延时函数编写

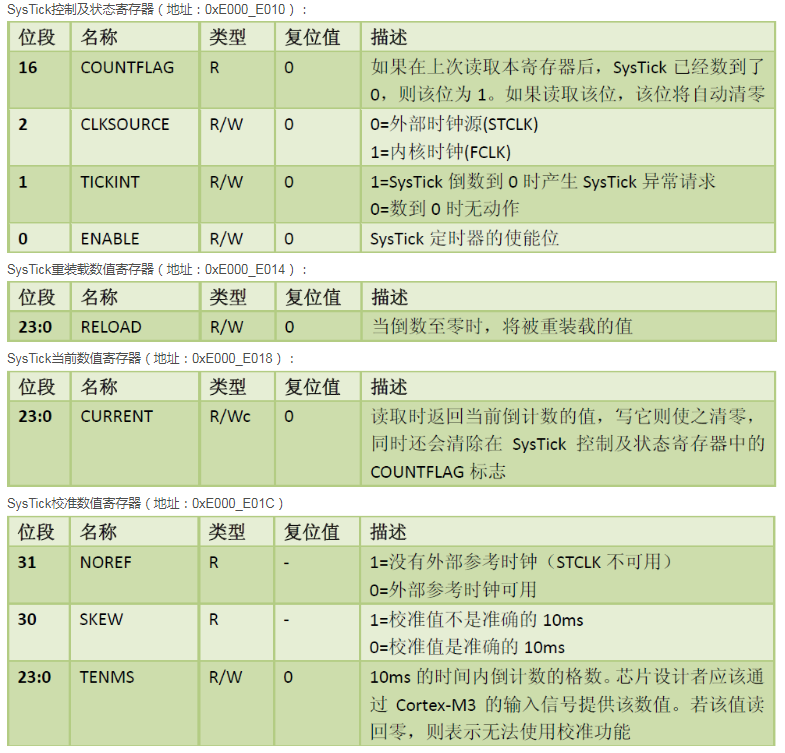

这是systick寄存器

delay.c函数部分如何

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
void Delay_Init(void)
{
    systick_clksource_set(SYSTICK_CLKSOURCE_HCLK);
    //首先选择时钟源，选择外部时钟，这里为108mhz,不分频
}

void Delay_us(uint16_t us)
{
    /*配置systick寄存器*/
    SysTick->LOAD = 108*us; //设置自动重载值,因为这里是108mhz，所以要乘以108
    SysTick->VAL = 0; //设置此位为自动清理SysTick_CTRL_COUNTFLAG_Msk为0
    SysTick->CTRL |= SysTick_CTRL_ENABLE_Msk; //开启systick
    while (!(SysTick->CTRL & SysTick_CTRL_COUNTFLAG_Msk));
    SysTick->CTRL &= ~SysTick_CTRL_ENABLE_Msk;  //关闭systick
}

void Delay_ms(uint16_t ms)
{
    while (ms--)
    {
        Delay_us(1000);
    }
}

2. 软件IIC编写

iic.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
#include "gd32f10x.h"
#include "delay.h"
#include "iic.h"

void IIC_Init(void)
{
    /*开启时钟源*/
    rcu_periph_clock_enable(RCU_GPIOB);

    /*设置为开漏输出模式*/
    gpio_init(GPIOB,GPIO_MODE_OUT_OD,GPIO_OSPEED_50MHZ,GPIO_PIN_6);
    gpio_init(GPIOB,GPIO_MODE_OUT_OD,GPIO_OSPEED_50MHZ,GPIO_PIN_7);

   IIC_SCL_H;
   IIC_SDA_H;
}

/**
 * @brief 起始信号，在scl高电平期间拉低sda
 *
 */
void IIC_Start(void)
{
    IIC_SDA_H;
    IIC_SCL_H;
    Delay_us(5);
    IIC_SDA_L;
    Delay_us(5);
    IIC_SCL_L;
}

void IIC_Stop(void)
{
    IIC_SCL_H;
    IIC_SDA_L;
    Delay_us(5);
    IIC_SDA_H;
}

void IIC_Send_Byte(uint8_t Byte)
{
    int8_t i;
    for( i = 7; i >= 0 ; i--)
    {
        IIC_SCL_L;
        if(Byte & BIT(i))/*这里是高位先发送*/
        {
            IIC_SDA_H;
        }else
        {
            IIC_SDA_L;
        }
        Delay_us(5);
        IIC_SCL_H;
        Delay_us(5);
    }
    IIC_SCL_L;
    IIC_SDA_H;/*释放SDA*/
}

uint8_t IIC_Wait_Ack(int16_t timeout)
{
    do
    {
        timeout--;
        Delay_us(2);
    }while(IIC_READ_SDA && (timeout >=0));
    if(timeout < 0 ) return 1;
    IIC_SCL_H;
    Delay_us(5);/*判断是否有稳定的低电平*/
    if(IIC_READ_SDA) return 2;
    else
    {
        IIC_SCL_L;
        return 0;
    }
}

uint8_t IIC_Read_Byte(uint8_t ack)
{
    int8_t i;
    uint8_t byte;
    IIC_SDA_H;
    for (i = 7; i >= 0; i--)
    {

        IIC_SCL_L;
        Delay_us(5);
        IIC_SCL_H;
        if(IIC_READ_SDA)
        {
            byte |= BIT(i);
        }
        Delay_us(5);
    }
    IIC_SCL_L;
    Delay_us(5);
    if(ack == 0)
    {
        IIC_SDA_L;
        IIC_SCL_H;
        Delay_us(5);
        /*为下一次接收做准备*/
        IIC_SCL_L;
        IIC_SDA_H;
        Delay_ms(5);
    }
    else
    {
        IIC_SDA_H;
        IIC_SCL_H;
        Delay_us(5);
        IIC_SCL_L;
        Delay_us(5);
    }
    return byte;
}

iic.h

1
2
3
4
5
6
7
#define IIC_SCL_H  gpio_bit_set(GPIOB,GPIO_PIN_6)
#define IIC_SCL_L  gpio_bit_reset(GPIOB,GPIO_PIN_6)

#define IIC_SDA_H  gpio_bit_set(GPIOB,GPIO_PIN_7)
#define IIC_SDA_L  gpio_bit_reset(GPIOB,GPIO_PIN_7)

#define IIC_READ_SDA   gpio_input_bit_get(GPIOB,GPIO_PIN_7)

3. m24c02数据手册解读

1.从机地址

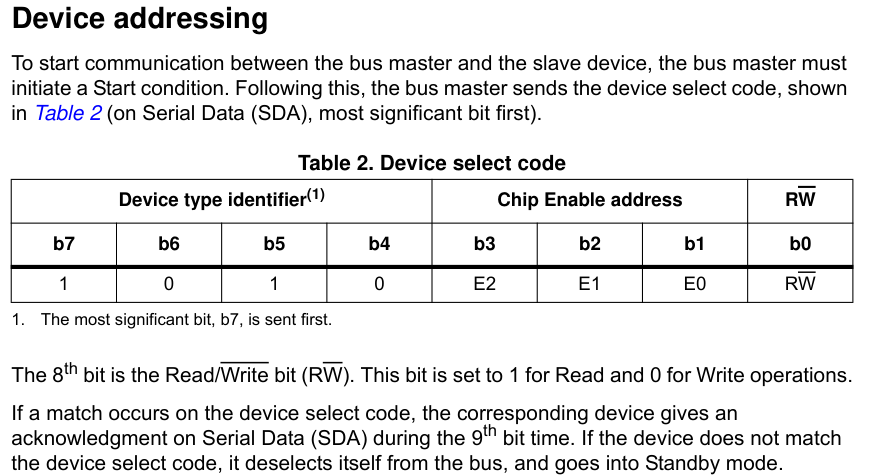

  1. 从机地址写使能1010，原理图这里E2,E1,E0全部接地，所以==写使能0xA0,读使能0xA1==

2. 连续写字节和单独写字节

​ 单独写一个字节:

​ 依次发送从机写使能,寄存器地址,数据3个操作

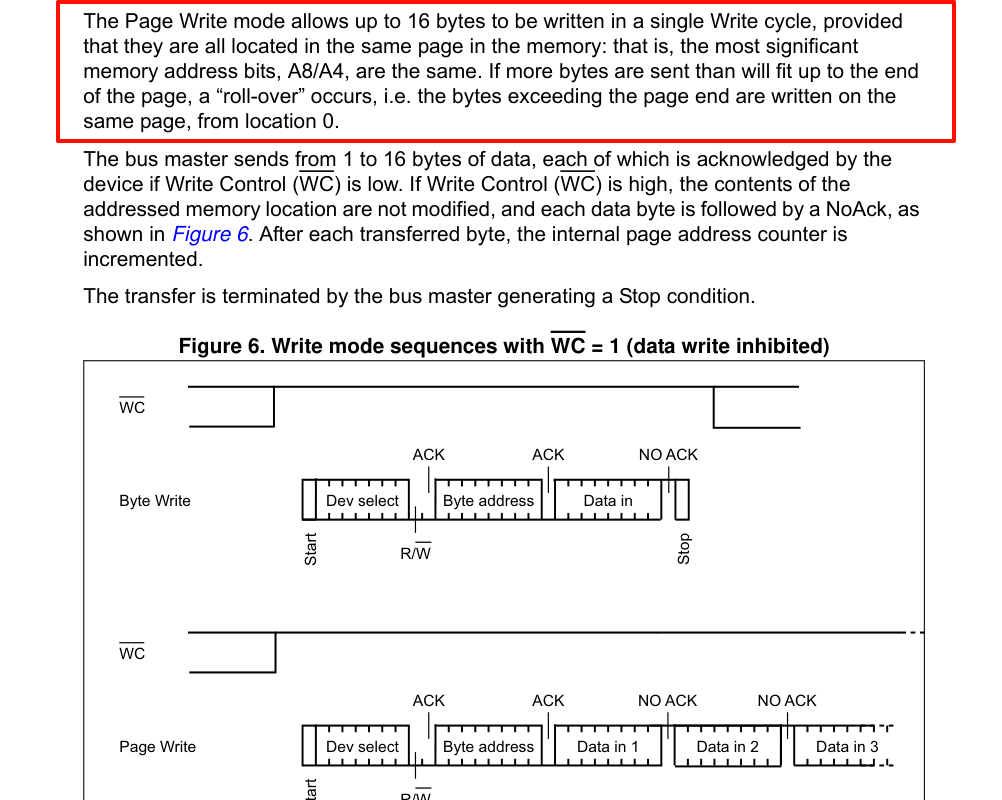

​ 由24C02的数据缓存器只有16个byte（每个型号的存储IC的页大小是不一样的也就是缓存器大小是不不一样的）。所以如果写入的数据超过缓存器的大小就会覆盖之前写入的数据.就是说m24c02有一个16个byte的缓冲区,我们写字节是往缓冲区里面写,不再产生信号,m24c02才开始搬运数据,

​ 这里意思是，能够最多连续写16给字节，但是只能写在一页中，一页就是0-15，16-31，… 255，如果写多了就会发生回滚操作，我们每发送一个字节，都要收到应答，应答后再发送即可.

​

​ m24c02.c代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
#include "gd32f10x.h"
#include "m24c02.h"
#include "iic.h"
#include "string.h"
#include "main.h"

uint8_t M24c02_WriteByte(uint8_t addr, uint8_t byte)
{
    IIC_Send_Byte(M24C02_WADDR);
    if(IIC_Wait_Ack(100) != 0) return 1;
    IIC_Send_Byte(addr);
    if(IIC_Wait_Ack(100) != 0) return 2;
    IIC_Send_Byte(byte);
    if(IIC_Wait_Ack(100) != 0) return 3;
    IIC_Stop();
    return 0;
}


uint8_t M24c02_WritePage(uint8_t addr, uint8_t *wdata)
{
    uint8_t i = 0;
    IIC_Send_Byte(M24C02_WADDR);
    if(IIC_Wait_Ack(100) != 0) return 1;
    IIC_Send_Byte(addr);
    if(IIC_Wait_Ack(100) != 0) return 2;
    for( i = 0; i < 16; i++)
    {
        IIC_Send_Byte(wdata[i]);
        if(IIC_Wait_Ack(100) != 0) return 3+i;
    }
    IIC_Stop();
    return 0;
}


uint8_t M24c02_ReadData(uint8_t addr, uint8_t *rdata,uint8_t len)
{
    uint8_t i = 0;
    IIC_Send_Byte(M24C02_WADDR);
    if(IIC_Wait_Ack(100) != 0) return 1;
    IIC_Send_Byte(addr);
    if(IIC_Wait_Ack(100) != 0) return 2;
    /*发送读指令*/
    IIC_Start();
    IIC_Send_Byte(M24C02_RADDR);
    if(IIC_Wait_Ack(100) != 0) return 3;
    for( i = 0; i < len - 1 ; i++)
    {
        rdata[i] = IIC_Read_Byte(0);
    }
    rdata[len-1] = IIC_Read_Byte(1);
    IIC_Stop();
    return 0;
}
