1. W5500芯片

芯片介绍

官网地址https://www.w5500.com/index.html

套接字编程: IP地址+ 端口号

  1. SPI通信，且只能是从模式下

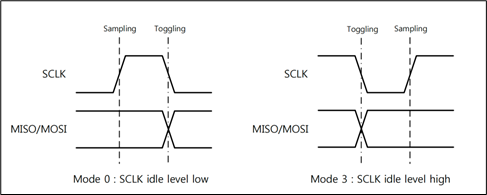

  2. 只能工作在模式0，3，即SCLK上升沿采用，下降沿改变数据

  1. 一般使用可变数据长度模式，在可变数据长度模式下，SCSn控制SPI帧的开始和停止：SCSn信号拉低（高电平到低电平），即代表W5500的SPI帧开始（地址段）；SCSn信号拉高（低电平到高电平），即代表W5500的 SPI帧结束（数据段的随机N字节数据结尾）。

内部寄存器

  1. 一个普通寄存器，配置（IP，MAC,Socket）

  2. 8个Socket寄存器，设置每个Socket对应的信息，如模式，命令，状态，中断信息，8个Socket的发送寄存器不能超过16k

  3. mac地址第一个字节最后两位默认为0

2.移植W5500

修改wizchip_conf.h文件

  1. 选择使用的芯片
1
2
3
#ifndef _WIZCHIP_
#define _WIZCHIP_                      W5500   // W5100, W5100S, W5200, W5300, W5500
#endif
  1. 选择数据长度可变，如果使用了一个片选引脚
1
2
3
4
#ifndef _WIZCHIP_IO_MODE_
   //#define _WIZCHIP_IO_MODE_           _WIZCHIP_IO_MODE_SPI_FDM_
   #define _WIZCHIP_IO_MODE_           _WIZCHIP_IO_MODE_SPI_VDM_
#endif
